Рулевое управление — одна из критически важных систем автомобиля, от которой напрямую зависит безопасность водителя и пассажиров. Рулевая рейка является центральным элементом этой системы, преобразуя вращение рулевого колеса в линейное перемещение рулевых тяг и поворот колес. Неисправность рейки проявляется характерными симптомами — стуками, люфтом руля, затрудненным управлением — и требует своевременной диагностики и замены.
Перед тем как купить рулевую рейку, важно правильно определить тип неисправности, подобрать совместимую деталь и решить, что предпочесть — оригинал, качественный аналог или восстановленный агрегат. Ошибка в выборе обернется повторным ремонтом через несколько тысяч километров, дополнительными расходами и потенциальной опасностью на дороге.
Устройство и принцип работы рулевой рейки
Конструктивные элементы

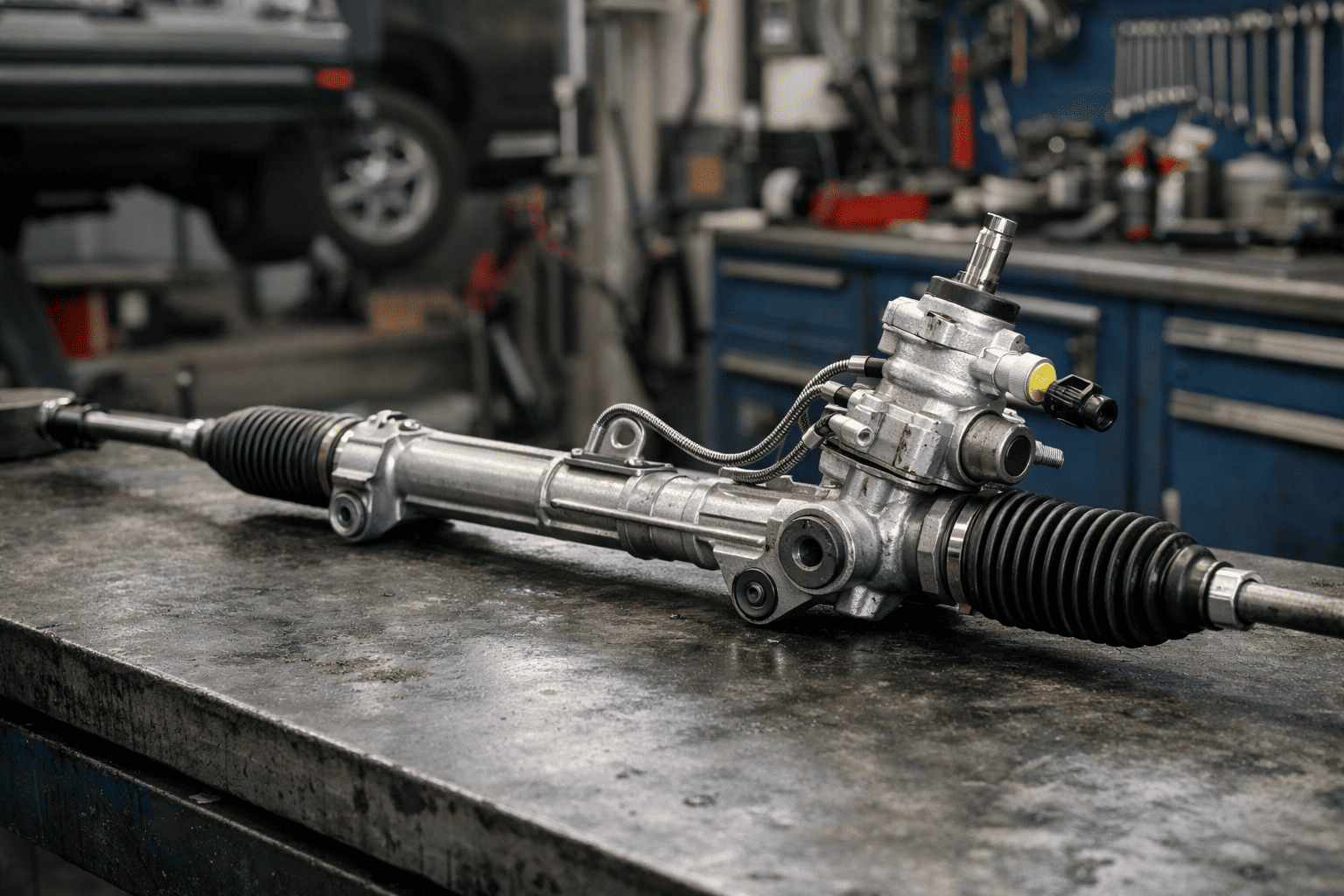

Рулевая рейка состоит из зубчатой рейки — металлического стержня с нарезанными зубьями — и шестерни, установленной на вале рулевой колонки. При вращении руля шестерня вращается и перемещает рейку вправо или влево. Рейка движется в металлическом корпусе, закрепленном поперечно под капотом. По краям рейки крепятся рулевые тяги, которые через наконечники воздействуют на поворотные кулаки колес.
Уплотнения — сальники и пыльники — защищают рабочую поверхность рейки от грязи, пыли и влаги. Резиновые пыльники накрывают концы корпуса, предотвращая попадание загрязнений на штоки. Их повреждение — наиболее распространенная причина преждевременного износа рейки. Через разорванный пыльник грязь и вода проникают внутрь, вызывая коррозию и ускоренный износ направляющих и зубьев.
Регулировочный упорный винт позволяет регулировать зазор между шестерней и рейкой. Со временем зубья изнашиваются, появляется люфт, который компенсируется регулировкой. Однако при значительном износе регулировка не поможет — требуется замена агрегата.
Типы рулевых реек
Механическая рейка без усилителя — простейшая и надежнейшая конструкция. Усилие от руля передается напрямую через механическую передачу. Устанавливается на бюджетные автомобили, легкие хетчбеки с передним приводом. Информативность управления максимальная, но усилие на руле значительное, особенно при маневрировании на малой скорости.
Рейка с гидроусилителем руля (ГУР) — наиболее распространенный тип на автомобилях выпуска 1990-2010 годов. Гидравлический цилиндр, интегрированный в корпус рейки, создает дополнительное усилие через давление масла от насоса ГУР. Работает только при работающем двигателе. Дополнительные элементы — насос, шланги высокого и низкого давления, бачок с маслом — потенциальные источники неисправностей.
Рейка с электроусилителем руля (ЭУР) устанавливается на современных автомобилях. Электродвигатель создает дополнительное усилие непосредственно на рейке или рулевой колонке. Не зависит от оборотов двигателя, работает при заглушенном моторе, экономит топливо. Более сложная электронная составляющая требует специальной диагностики при неисправностях.
Признаки неисправности рулевой рейки
Звуковые симптомы
Стук в рулевой рейке — наиболее характерный и распространенный симптом. Звук появляется при проезде неровностей, поворотах руля, езде по брусчатке или разбитой дороге. Стук может быть глухим или резким, одиночным или повторяющимся. Важно различить стук рейки от стука рулевых наконечников или шаровых опор — последние более выражены на конкретном колесе.
Скрип при повороте руля в крайние положения указывает на сухие или изношенные уплотнения. Металлический скрежет свидетельствует об износе зубьев рейки или шестерни. Шум при работе насоса ГУР — завывание, вой — может указывать как на неисправность насоса, так и на недостаток масла из-за утечки через уплотнения рейки.
Изменения в управлении
Люфт рулевого колеса — свободный ход без реакции колес — нормально составляет до 10 градусов для легковых автомобилей. Увеличенный люфт 15-20 и более градусов указывает на износ рейки, рулевых наконечников или крестовин рулевой колонки. Диагностика определяет источник люфта.
Автомобиль уводит в сторону при прямолинейном движении. Причин множество — развал-схождение, разное давление в шинах, деформация кузова, но неисправная рейка с неравномерным износом тоже может давать увод. Тяжелый руль при гидроусилителе указывает на низкое давление в системе, неисправность насоса или утечку масла.
Вибрация на руле на определенных скоростях — симптом дисбаланса колес или проблем с подвеской, но при сочетании с другими признаками неисправности рейки требует комплексной диагностики.
Визуальные признаки
Течь масла из-под пыльников рейки — явный признак износа уплотнений. Масляные пятна на рулевых тягах, подтеки на поперечине подрамника указывают на проблему. При ГУР утечка масла из рейки снижает уровень в бачке, что ухудшает работу усилителя.
Порванные или потрескавшиеся пыльники видны при визуальном осмотре снизу автомобиля. Своевременная замена пыльников и пополнение смазки может продлить жизнь рейки. Игнорирование ведет к быстрому износу рабочих поверхностей и необходимости замены всего агрегата.

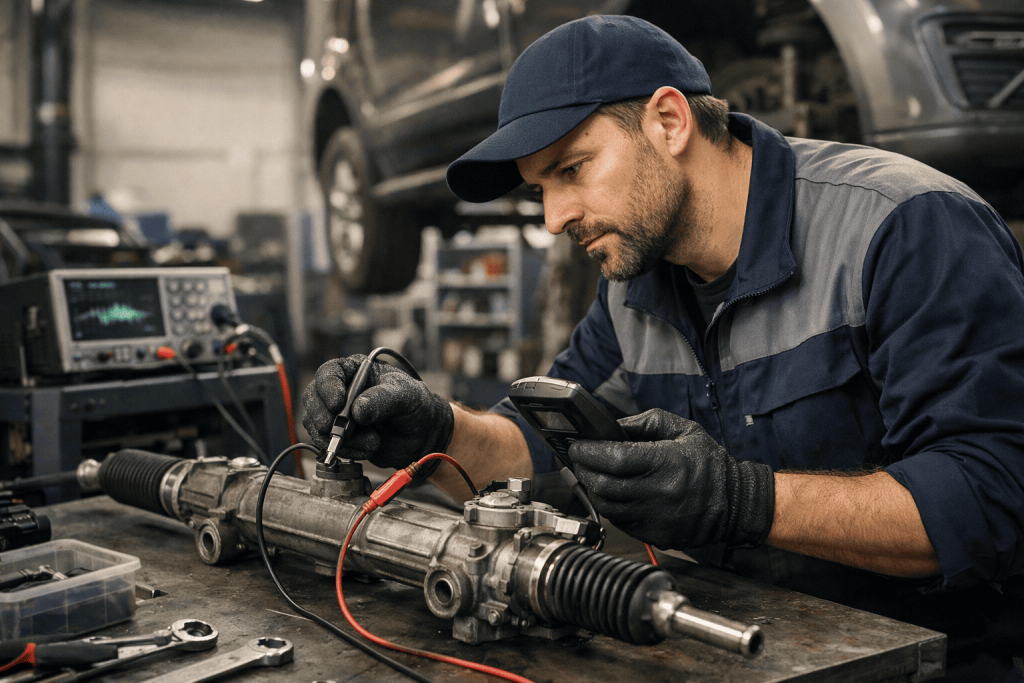

Диагностика рулевой рейки
Самостоятельная диагностика
Проверка на люфт выполняется вдвоем или самостоятельно. Один помощник вращает руль небольшими движениями влево-вправо, второй наблюдает за рулевыми тягами. Если тяги движутся с запозданием относительно руля — есть люфт в рейке. Самостоятельно можно покачать руль за концы при заглушенном двигателе, ощущая люфт.
Проверка пыльников выполняется при визуальном осмотре снизу или после подъема на яму. Разрывы, трещины, следы масла под пыльниками указывают на необходимость вмешательства. Пыльники меняются превентивно, не доводя до износа рейки.
Профессиональная диагностика
На подъемнике мастер проверяет все элементы рулевого управления. Покачивание рулевых тяг и наконечников руками выявляет люфты. Измерение осевого и радиального люфта рейки специальным приспособлением дает точную картину износа. Замер усилия поворота руля при ГУР определяет давление в гидравлической системе.
Компьютерная диагностика для автомобилей с ЭУР считывает коды ошибок блока управления, определяет неисправности датчиков угла поворота, момента, электродвигателя усилителя. Многие неисправности ЭУР связаны именно с электронной составляющей, а не с механическим износом рейки.
Выбор рулевой рейки
Оригинальные запчасти
Оригинальная рейка от производителя автомобиля или авторизованного поставщика — самый надежный выбор. Точное соответствие параметрам, гарантированное качество материалов, полная совместимость. Недостаток — высокая стоимость, особенно для европейских и японских автомобилей.
OEM (Original Equipment Manufacturer) — запчасти, производимые теми же заводами, что поставляют детали на конвейер. Качество идентично оригиналу, но поставляются под брендом производителя запчасти без логотипа автопроизводителя. Стоимость на 20-40 процентов ниже при эквивалентном качестве.
Аналоги и восстановленные рейки
Качественные аналоги от проверенных брендов — TRW, ZF, Mando, Jtekt, Bosch — производятся по стандартам, близким к OEM. Цена на 40-60 процентов ниже оригинала. Подходят для большинства применений при правильном выборе бренда.
Восстановленные (ремонтные) рейки — разборка, дефектовка, замена изношенных элементов, полировка поверхностей, новые уплотнения и пыльники. При качественном восстановлении ресурс близок к новой рейке. Стоимость в 2-3 раза ниже новой оригинальной. Важно выбирать проверенного реставратора с гарантией.
Критерии выбора поставщика:
- Наличие гарантии на деталь не менее 6-12 месяцев.
- Возможность возврата при несоответствии.
- Проверка каталожного номера перед покупкой.
- Репутация продавца и отзывы покупателей.
- Наличие сертификатов качества на продукцию.
Замена рулевой рейки
Подготовка к замене
Перед заменой необходимо точно определить каталожный номер рейки по VIN-коду автомобиля. Одна модель может иметь несколько модификаций рейки с разными передаточными числами, типами усилителя, длиной хода. Неправильно подобранная рейка с другим передаточным числом изменит информативность управления, может не встать на посадочные места.
Замена обязательно выполняется в паре с новыми рулевыми наконечниками, даже если старые кажутся исправными. При снятии рейки наконечники откручиваются, резьба часто повреждается. Новые наконечники обеспечивают правильную геометрию, исключают повторный ремонт через короткое время.
Особенности замены для разных типов реек
При замене рейки с ГУР обязательна замена масла в системе гидроусилителя. Старое масло с загрязнениями и металлической стружкой быстро выведет новые уплотнения. Промывка системы, заливка свежего масла нужной спецификации продлевает ресурс.
Замена рейки с ЭУР требует программирования центрального положения датчика угла поворота. Без калибровки система ЭУР работает некорректно — ошибки помощи при парковке, нестабильная работа усилителя. Сброс и адаптация выполняются дилерским оборудованием или универсальным сканером с нужными функциями.
Регулировка после замены
После любой замены рулевой рейки обязательна проверка и регулировка развала-схождения. Снятие и установка рейки изменяет длину рулевых тяг. Неправильное схождение приводит к ускоренному износу шин, нестабильному прямолинейному движению, повышенному расходу топлива.
Регулировка выполняется на стенде развал-схождения. Значения устанавливаются согласно заводским нормативам для конкретной модели. Пренебрежение этой процедурой нивелирует качественную замену рейки.
Продление ресурса рулевой рейки
Профилактическое обслуживание
Регулярная проверка пыльников при каждом техническом обслуживании позволяет выявить повреждения на ранней стадии. Своевременная замена разорванного пыльника с добавлением смазки обходится в несколько раз дешевле, чем замена всего агрегата.
Контроль уровня масла ГУР и его своевременная замена каждые 60-80 тысяч километров предотвращает износ уплотнений. Потемнение, помутнение масла, посторонний запах — признаки окисления, требующие замены независимо от пробега.
Осторожное вождение на разбитых дорогах, избегание резких ударов колес о ямы и бордюры снижает ударные нагрузки на рейку. Медленный въезд на препятствия уменьшает пиковые нагрузки на зубчатую пару и уплотнения.
Признаки, требующие немедленного вмешательства
Немедленное обращение в сервис необходимо при следующих симптомах:
- резкое ухудшение управляемости или появление значительного люфта;
- стук, появившийся внезапно, особенно после попадания в яму;
- течь масла из рейки, снижение уровня в бачке ГУР;
- тяжелый руль или неравномерное усилие при повороте;
- автомобиль самопроизвольно уходит в сторону на ровной дороге.
Рулевая рейка — не та деталь, где стоит затягивать с ремонтом. Своевременная диагностика, правильный выбор запчасти и качественная замена с последующей регулировкой схождения обеспечивают безопасное и комфортное управление автомобилем на долгие годы.
