Одного разу в дорозі у мене перестав працювати прикурювач. Телефон розрядився, навігатор мовчить, зарядити нічим. Думав — щось серйозне, але виявилось: перегорів звичайний предохранитель. Якби знав раніше, не нервував би і не шукав СТО серед ночі. У Volvo V50 це часта історія, і щоб не потрапити в халепу, краще знати, що за що відповідає і де воно взагалі ховається.
Де розташовані блоки предохранителів у Volvo V50
У Volvo V50 два основні блоки предохранителів: один — у салоні, другий — під капотом. Салонний знаходиться під бардачком з боку пасажира. Щоб дістатися — знімаєте кришку, і все перед вами. Місця там мало, але дістатись реально, навіть без інструментів.

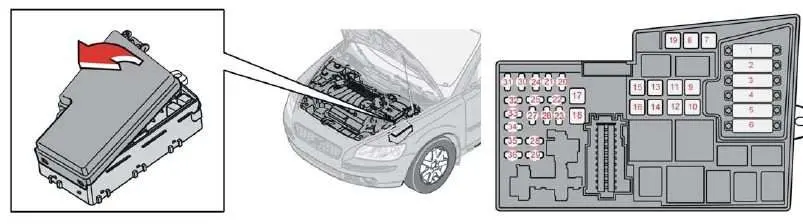

Другий блок — моторний. Його легко знайти: під капотом зліва, біля акумулятора. Там простіше працювати, бо все відкрито. Обидва блоки мають окремі функції, тож не шукайте предохранитель на прикурювач під капотом — він у салоні.
Якщо ви коли-небудь намагались знайти, чому не горить підсвітка салону — перевірте спочатку салонний блок. Це зекономить вам і час, і нерви.

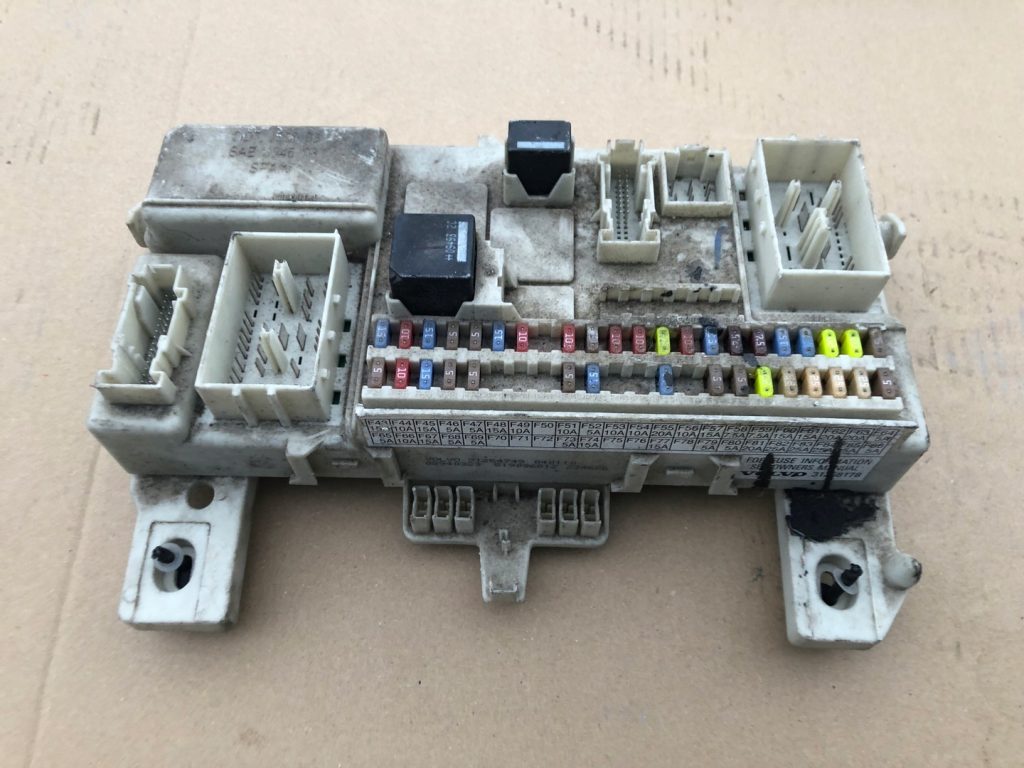

Як виглядає схема предохранителів і як з нею працювати
Усі предохранителі мають номери, колір і ампераж. На звороті кришки блоку зазвичай є невелика схема. Але не завжди вона зрозуміла. Тому краще мати з собою фото або роздруківку — знайти в інтернеті не проблема.
Наприклад:
- Номер 45 — це прикурювач.
- Номер 74 — паливний насос.
- Номери в моторному блоці — зазвичай пов’язані з ABS, ESP, вентилятором, фарою тощо.
У мене, до речі, якось не заводився двигун — сигнал не доходив до бензонасоса. Причина — предохранитель номер 74, який просто перегорів.
Порада: не вгадуйте. Завжди краще перевірити по схемі, ніж витрачати час на зняття обшивки або заміну непотрібного.
Салон чи мотор? Як зрозуміти, в якому блоці шукати
Схематично можна поділити так:
- Салонний блок — відповідає за внутрішнє: прикурювач, підсвітку, електросклопідйомники, сидіння.
- Моторний блок — зовнішнє: фари, вентилятори, бензонасос, системи стабілізації.
Якщо, скажімо, не працює ближнє світло — йдете під капот. Якщо не заряджає USB — відкриваєте бардачок.
Ще одна ситуація з мого досвіду: не крутились склоочисники. Подивився — а там у салоні згорів запобіжник, що відповідає за перемикач режимів. П’ять хвилин роботи — і все знову працює.
Якщо лінь шукати самостійно, тримайте під рукою таблицю з номерами — збережіть її в телефон або роздрукуйте й покладіть у бардачок.
Салонний блок предохранителів (під бардачком)
| № предохранителя | Ампераж (А) | За що відповідає |
|---|---|---|
| 1 | 15A | Центральний замок дверей |
| 5 | 10A | Система запуску двигуна |
| 7 | 15A | Дзеркала з підігрівом |
| 10 | 10A | Панель приладів |
| 13 | 5A | Аварійне освітлення салону |
| 15 | 20A | Склопідйомники передні |
| 16 | 20A | Склопідйомники задні |
| 22 | 10A | Сигналізація |
| 30 | 10A | Аудіосистема |
| 31 | 15A | Розетка 12В / прикурювач (важливо!) |
| 36 | 5A | Клімат-контроль |
| 40 | 10A | Підсвітка салону |
| 45 | 15A | Розетка багажника |
| 74 | 15A | Паливний насос (бензонасос) |
Моторний блок предохранителів (під капотом)
| № предохранителя | Ампераж (А) | За що відповідає |
|---|---|---|
| 2 | 30A | Вентилятор охолодження |
| 4 | 20A | Система ABS |
| 6 | 10A | Фари ближнього світла, ліва |
| 7 | 10A | Фари ближнього світла, права |
| 8 | 15A | Фари дальнього світла |
| 11 | 10A | Реле запалювання |
| 15 | 40A | Електропідсилювач керма |
| 18 | 20A | Блок управління двигуном (ECU) |
| 19 | 15A | Датчики кисню |
| 23 | 20A | Електромагнітні клапани АКПП |
| 28 | 30A | Нагрів заднього скла |
| 33 | 60A | Основне живлення салону |
Що робити, коли предохранитель згорів
По-перше — не панікуйте. Заміна предохранителя займає 2–3 хвилини. Вам знадобиться пінцет (він є в комплекті в блоці), або звичайний пінцет для брів — теж підійде.
Ось базова послідовність:
- Вимикаєте запалювання.
- Знаходите номер по схемі.
- Дістаєте предохранитель.
- Дивитесь — якщо перемичка всередині перегоріла, міняєте.
- Ставите новий з тим самим амперажем.
Не ставте предохранитель з більшим значенням — він може не спрацювати вчасно, і згорить уже щось дорожче.
Якщо предохранитель перегорає повторно — це вже сигнал. Тут краще звернутися до автоелектрика.

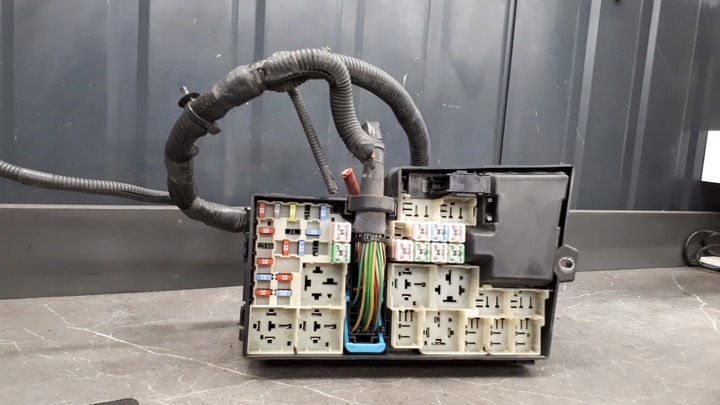

Які типи предохранителів бувають у Volvo V50
У цьому авто використовуються кілька типів:
- Mini — найпоширеніші в салоні.
- Midi — в моторному відсіку, зазвичай для потужних систем.
- JCASE — великі, для головних ліній живлення.
Коли берете з собою набір у дорогу — краще мати по 2–3 штуки кожного типу. Вони недорогі, але можуть сильно допомогти в непередбачуваній ситуації.
Мій кейс: стояв у черзі на кордоні, авто не заводиться. Поки інші нервують, я — відкриваю капот, міняю один предохранитель, і через дві хвилини рушаю. Оточуючі — в шоці, а я спокійно їду далі.
На що звернути увагу, якщо постійно щось “злітає”
Якщо щось постійно перегорає — це не випадковість. Це може бути коротке замикання, пробите реле або невдала заміна лампи.
Часто «ліві» лампи або китайські зарядки призводять до навантаження в лінії, і тоді предохранитель жертвує собою.
Перевіряйте все, що підключаєте: навіть адаптер у прикурювач може зіпсувати всю схему.
З предохранителями у Volvo V50 усе просто — якщо знати, де шукати. Ці дрібні деталі рятують у дорозі не гірше, ніж повний бак пального. І поки хтось тягне машину на евакуатор, ви — витягуєте пінцет і рушаєте дал
Не відкладайте — пройдіться по схемі, збережіть її, купіть набір предохранителів. Це дрібниця, яка одного дня може вирішити все.
