Ви коли-небудь ловили себе на тому, що поворотник блимає як шалений або взагалі мовчить? Мене ця штука підловила одного разу по дорозі на дачу — включив лівий поворот, а він як затріщить, та ще й жодного вогника. Добре, що під рукою був запасний «жучок» і трохи часу, щоб розібратися, у чому справа. Саме тоді я вперше реально звернув увагу на те, як підключити реле поворотів, і що взагалі означають ці всі загадкові літери — B, L, E…
Види реле поворотів: з чого почати
Щоб не плутатись, важливо одразу зрозуміти, які бувають реле. Є прості механічні — з біметалевою пластинкою, яка зігрівається, вигинається і замикає ланцюг. Вони гудуть, тріщать, але служать довго. Є й електронні — тихі, швидкі й точні. Більшість сучасних авто переходять саме на них.
Ще один момент — кількість контактів. У реле може бути 2, 3, 4 або навіть 5 ніжок. Найчастіше — 3-контактне:
- B — живлення
- L — вихід на лампи
- E — маса
Мій старий Volkswagen мав якраз таке — класичне триконтактне. А ось у Ford Transit — уже п’ятиконтактне, і розбиратись довелось довше.
Якщо не впевнені, яке саме у вас — подивіться на корпус реле або знайдіть схему в мануалі.

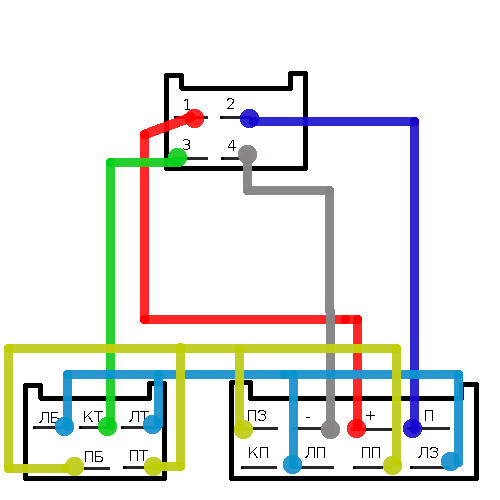

Як підключити реле поворотів своїми руками
Почнемо з простого: для роботи знадобиться викрутка, тестер або контролька, кусачки, електрична схема (можна роздрукувати чи тримати на телефоні). І трохи терпіння.
1. Підготовка
Спершу переконайтесь, що контактна група не окислена. Один мій знайомий годину шукав поломку, а виявилося — просто на одному з контактів був зелений наліт. Прочистив — і все ожило.
Також перевірте запобіжники — іноді здається, що реле «мертве», а винен 10-амперний «жук».
2. Розпіновка
Найважливіше — не переплутати, що куди:
- B (Battery) — плюс від акумулятора
- L (Load) — на лампи повороту
- E (Earth) — маса або кузов
У мене був випадок, коли після заміни реле праві поворотники почали блиматись із аварійною. Виявилось — переплутав B і L. Такі дрібниці можуть коштувати години пошуків.
3. Підключення
Ось базова схема підключення реле поворотів:
cssКопіюватиРедагуватиАКБ (+) → [B] реле
Лампи → [L] реле
Кузов/маса → [E] реле
З’єднання робіть через клеми або паяльником. Скручування «на живу нитку» краще залишити в минулому. Якщо є ізоляційна стрічка або термоусадка — використовуйте. Потім обов’язково перевірте: чи вмикається поворот, чи немає «двійного кліку», чи не блимає аварійка.
Не лінуйтесь протестувати кожну сторону окремо — це зекономить купу нервів.

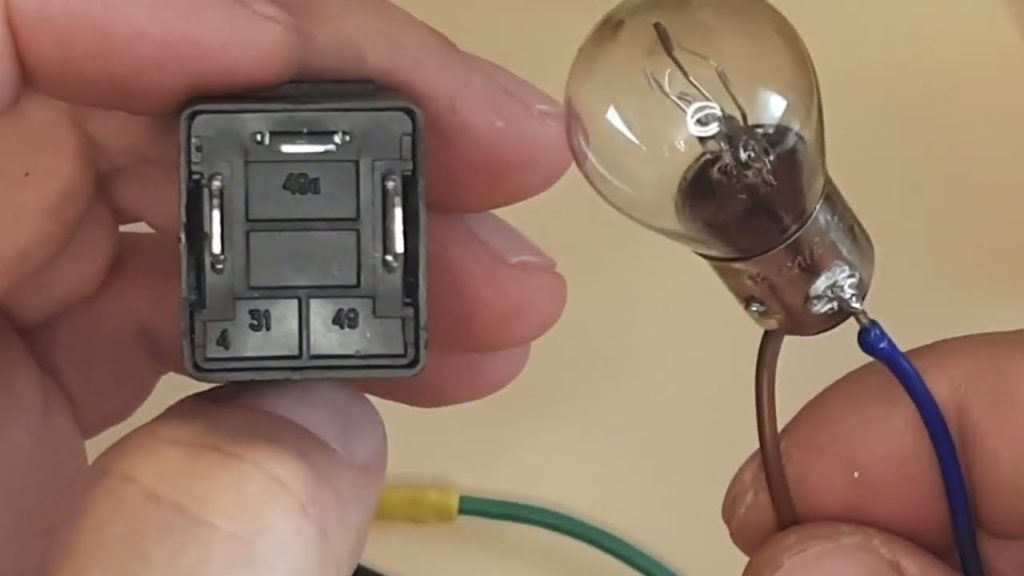

Після підключення: як перевірити, що все працює
Найпростіше — сідаєте в авто, вмикаєте поворот. Має бути чіткий ритм: один миг — одна секунда. Якщо блимає швидше — це сигнал, що одна з ламп не працює або не вистачає навантаження.
Порада з досвіду: якщо реле занадто гаряче після кількох хвилин — можливо, щось не так із масою. У мене якось розплавився пластиковий роз’єм саме через це.
Також перевірте, чи працює аварійна сигналізація. Вона часто йде через те ж саме реле. Якщо після заміни поворотів вона зникла — перевіряйте підключення ще раз.
Краще витратити 10 хвилин на додаткову перевірку, ніж потім стояти на узбіччі з мигалками.
Типові проблеми — і як з ними впоратись
Є кілька «класичних» глюків, які можуть зіпсувати день:
- Реле клацає, але лампи не блимають → перевірте лампочки і масу
- Блимання занадто швидке → лампа перегоріла або поганий контакт
- Реле мовчить → немає живлення або неправильна розпіновка
- Працює тільки одна сторона → можливо, зламався перемикач
Ще одна ситуація з практики: у мого сусіда після встановлення китайського реле ліві поворотники почали світитись постійно. Причина — неякісна внутрішня плата. Замінили — все пішло, як треба.
Якщо сумніваєтесь у якості — краще обрати перевіреного виробника або взяти в знайомого на тест.
Підключення реле поворотів — це не ракета. Тут важливо мати голову на плечах, трохи уваги до дрібниць і перевірену схему. Якщо все зробити правильно — фари блиматимуть чітко, без сюрпризів.
І головне — не бійтеся робити це самі. Перший раз завжди трохи страшно, але вже на другий ви будете знати, де шукати B, L і E, чим зчищати окисел, і як не спалити запобіжник.
Машина — це не лише двигун, а ще й купа маленьких рішень. І підключити реле поворотів — одне з тих, з якими точно впораєтесь самі.
