«Електрика — це нерви автомобіля, і запобіжники — її перший захист.»
Саме вони беруть удар на себе, коли в мережі виникає перевантаження, і рятують дорогу проводку від пошкоджень.
Знати, де знаходиться блок запобіжників Volvo V50 і яке призначення кожного з них — корисно кожному власнику. Це дозволяє швидко розібратись із дрібною несправністю без допомоги майстра.
Де знаходяться блоки запобіжників Volvo V50
На Volvo V50 є два окремі блоки запобіжників. Кожен відповідає за свою групу електричних кіл — салонне обладнання і силові вузли під капотом.

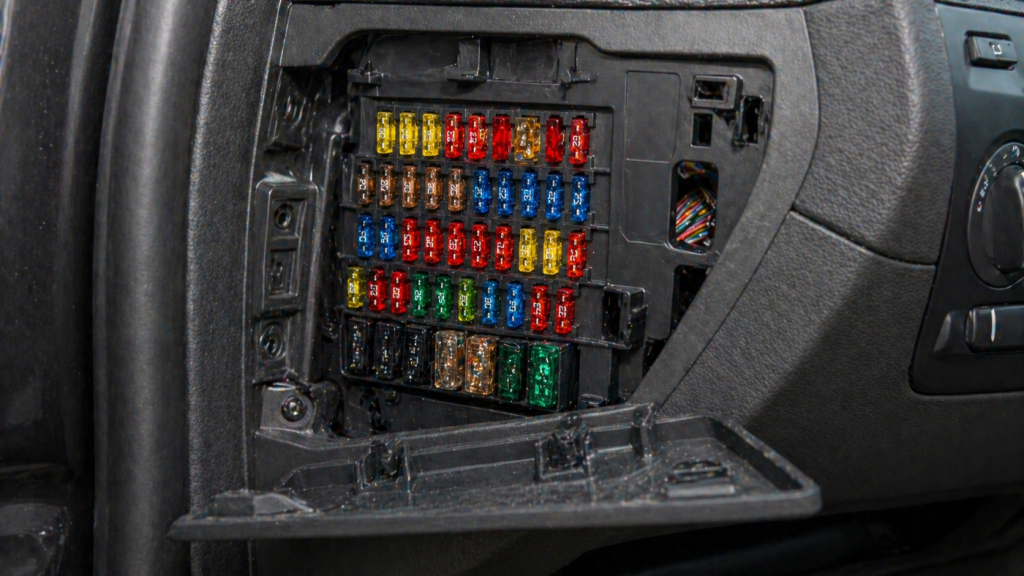

Блок запобіжників у салоні
Перший блок розташований з лівого боку приладової панелі. Щоб дістатись до нього, треба відкрити водійські двері і зняти декоративну накладку збоку панелі — вона знімається без інструментів, просто на клямках.
Цей блок захищає:
- освітлення салону і підсвічування приладів;
- склопідйомники і електроприводи дзеркал;
- аудіосистему і навігацію;
- прикурювач і розетку 12В;
- систему клімат-контролю.
Кришка блоку зсередини має схему з номерами і номіналами — зберіть її як орієнтир при перевірці.
Блок запобіжників під капотом
Другий блок знаходиться в моторному відсіку, з лівого боку ближче до лобового скла. Він захищений пластиковою кришкою, яка знімається вручну.
Цей блок відповідає за потужніші споживачі:
- систему запалення і паливні форсунки;
- вентилятор охолодження радіатора;
- ABS і систему стабілізації;
- генератор і стартер;
- фари і протитуманні ліхтарі.
Схема запобіжників Volvo V50
Нижче наведено основні позиції з блоку в салоні і блоку під капотом для найпоширеніших версій V50 (2004–2012).
| № | Номінал | Призначення |
|---|---|---|
| F1 | 10А | Підсвічування приладової панелі |
| F2 | 15А | Прикурювач, розетка 12В |
| F3 | 20А | Склопідйомники передні |
| F4 | 20А | Склопідйомники задні |
| F5 | 10А | Аудіосистема |
| F6 | 15А | Електропривод дзеркал |
| F7 | 10А | Клімат-контроль, вентилятор салону |
| F8 | 30А | Обігрів заднього скла |
| F9 | 15А | Зовнішнє освітлення |
| F10 | 40А | Вентилятор охолодження двигуна |
| F11 | 30А | ABS, ESP |
| F12 | 20А | Паливний насос |
| F13 | 15А | Система запалення |
| F14 | 10А | Сигналізація, центральний замок |
Точна схема залежить від року випуску і комплектації. Завжди звіряйте з кришкою блоку або посібником з експлуатації вашого конкретного авто.
Як визначити згорілий запобіжник
Найчастіше власник помічає проблему, коли щось перестає працювати — гасне підсвічування, не реагує склопідйомник або зникає звук магнітоли.
Ознаки того, що запобіжник Volvo V50 згорів:
- раптово перестав працювати один із пристроїв або група пристроїв;
- при візуальному огляді видно перегорілу перемичку всередині запобіжника;
- мультиметр у режимі перевірки ланцюга не показує проходження струму.
Найпростіший спосіб перевірити — дістати запобіжник і подивитись на просвіт. Якщо металева перемичка всередині розплавлена або перервана — він згорів.
Для точнішої перевірки використовують мультиметр. Виставляєте режим перевірки опору або ланцюга і торкаєтесь щупами до обох контактів запобіжника. Справний покаже нульовий опір, несправний — розрив.
Як замінити запобіжник самостійно
Заміна запобіжника на Вольво В50 — одна з найпростіших операцій, яку може виконати будь-який власник.
- Вимкніть запалення і всі споживачі електрики.
- Знайдіть потрібний блок — у салоні або під капотом.
- Зніміть кришку блоку.
- За схемою на кришці знайдіть номер потрібного запобіжника.

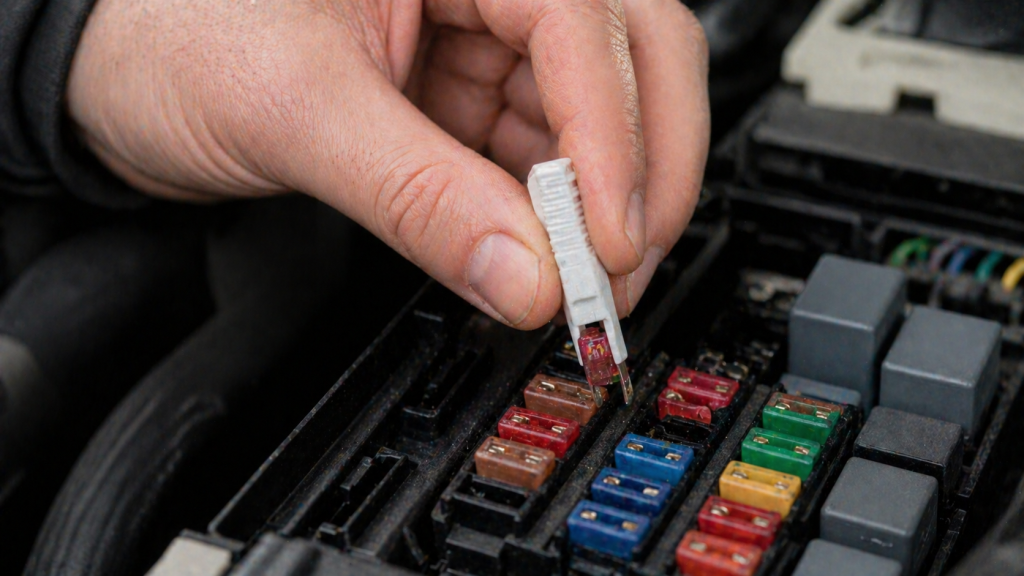

- Витягніть його пінцетом або спеціальним витягувачем — він зазвичай є в самому блоці.
- Перевірте стан — огляньте на просвіт або перевірте мультиметром.
- Вставте новий запобіжник точно такого ж номіналу.
- Увімкніть запалення і перевірте, чи запрацював пристрій.
Ніколи не ставте запобіжник більшого номіналу — це не вирішить проблему, а лише збільшить ризик пошкодження проводки або займання.
Якщо новий запобіжник знову згорів одразу — це сигнал про коротке замикання в колі. У такому випадку проблему треба шукати глибше, у самій проводці або пристрої.

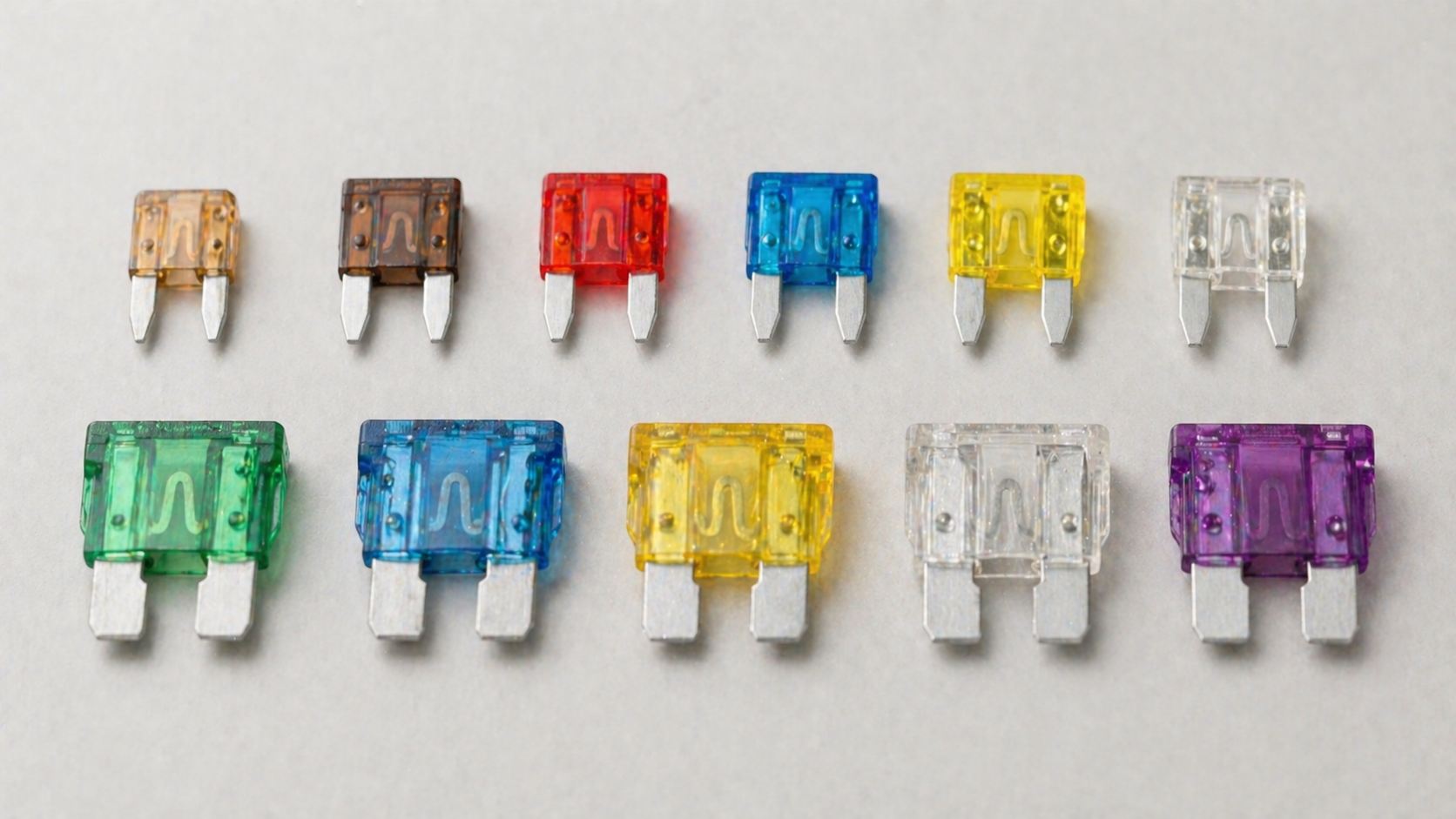

Які запобіжники тримати у запасі
Досвідчені власники Volvo V50 радять завжди мати в бардачку невеликий набір запасних запобіжників. Особливо якщо плануєте довгу поїздку.
Найчастіше виходять з ладу запобіжники таких номіналів:
- 10А — найпоширеніший номінал для дрібної електроніки;
- 15А — прикурювач, дзеркала, зовнішнє світло;
- 20А — склопідйомники, паливна система;
- 30А — обігрів скла, потужні споживачі.
Готовий набір із мішаними номіналами коштує недорого і займає мінімум місця. Краще мати його і не знадобиться, ніж шукати потрібний на узбіччі.
«Хто знає схему свого авто — той не розгубиться в дорозі.»
Запобіжники Volvo V50 — це проста, але важлива частина електричної системи. Знаючи їх розташування, схему і призначення, ви зможете швидко знайти причину несправності і усунути її самостійно, не витрачаючи зайвого часу.
